Medición volumétrica
Sistema de desplazamiento positivo mediante diafragmas, con registro del volumen en contador mecánico.
EQA · Medición de gas
Medidores de gas Honeywell
Medición volumétrica a diafragma para instalaciones residenciales y comerciales. Modelos para gas natural y GLP, con distintas capacidades, materiales y configuraciones de conexión.
01
Una línea para diferentes necesidades de medición
Los medidores Honeywell a diafragma utilizan un sistema de desplazamiento positivo. Sus membranas se inflan y desinflan de forma alternada, transmitiendo el movimiento a un contador mecánico que registra el volumen de gas.
Las alternativas QK3000 y QK4000 cubren las clases G1.6, G2.5 y G4. El BK-G25M ofrece un caudal nominal de 25 m³/h y un máximo de 40 m³/h. El catálogo también incluye QK2000II, G6, G10 y G16.
La configuración se define considerando caudal, presión de trabajo, tipo de gas, diámetro y distancia entre conexiones.
02
Características de la línea
Tecnología de medición y opciones de configuración según modelo.
Gas natural y GLP
La línea está diseñada para medir gas natural, GLP, propano, butano y otros gases inertes.
Acero o aluminio
QK3000 y BK-G25M con cuerpo de chapa de acero. QK4000 con cuerpo de aluminio.
Preparados para pulsos
Aptos para incorporar un emisor de pulsos para medición remota. Consultar módulo y sistema de lectura.
03
Modelos destacados
QK3000, QK4000 y G25. Las capacidades y conexiones corresponden a distintas variantes de cada modelo.

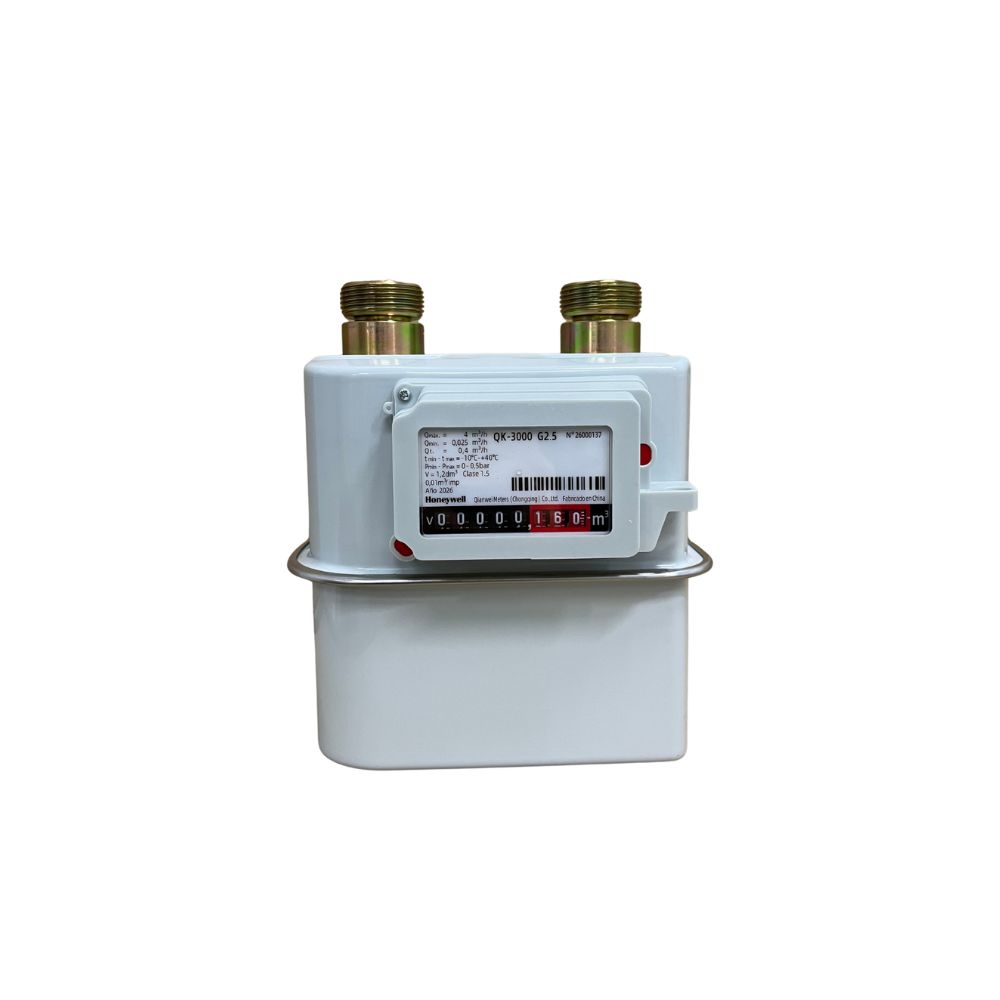

QK3000
ACEROMedición en cuerpo de acero.
Capacidades: G1.6, G2.5 y G4.
Caudal máximo: 2,5 / 4 / 6 m³/h, respectivamente.
Cuerpo: Chapa de acero.
Presión máxima de trabajo: 0,5 bar.
Temperatura: −25 °C a +55 °C.
Conexiones: 3/4″, 1″ y 1 1/4″, según variante.
Apto para emisor de pulsos y disponible con o sin toma de presión, según variante.

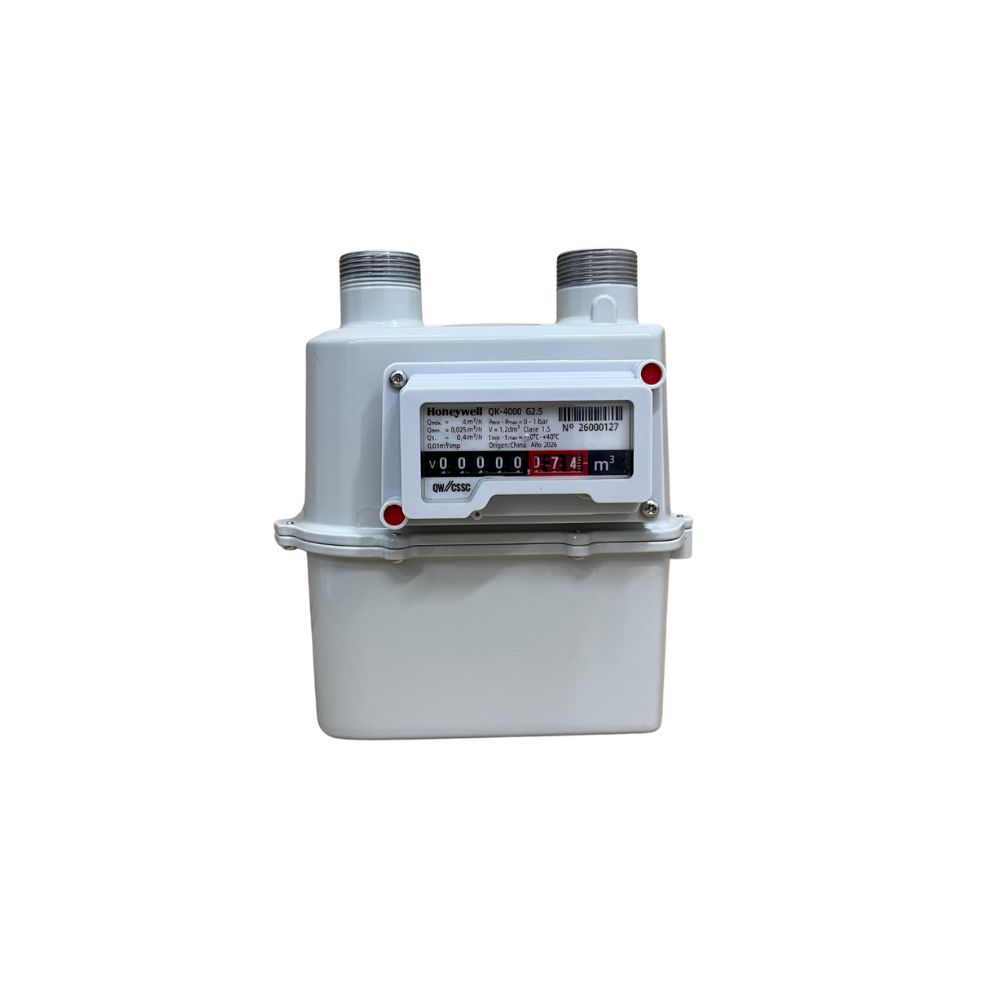

QK4000
ALUMINIOCuerpo de aluminio, hasta 1 bar.
Capacidades: G1.6, G2.5 y G4.
Caudal máximo: 2,5 / 4 / 6 m³/h, respectivamente.
Cuerpo: Aluminio.
Presión máxima de trabajo: 1 bar.
Temperatura: −25 °C a +55 °C.
Conexiones: 3/4″ y 1 1/4″, según variante.
Apto para emisor de pulsos y disponible con o sin toma de presión, según variante.

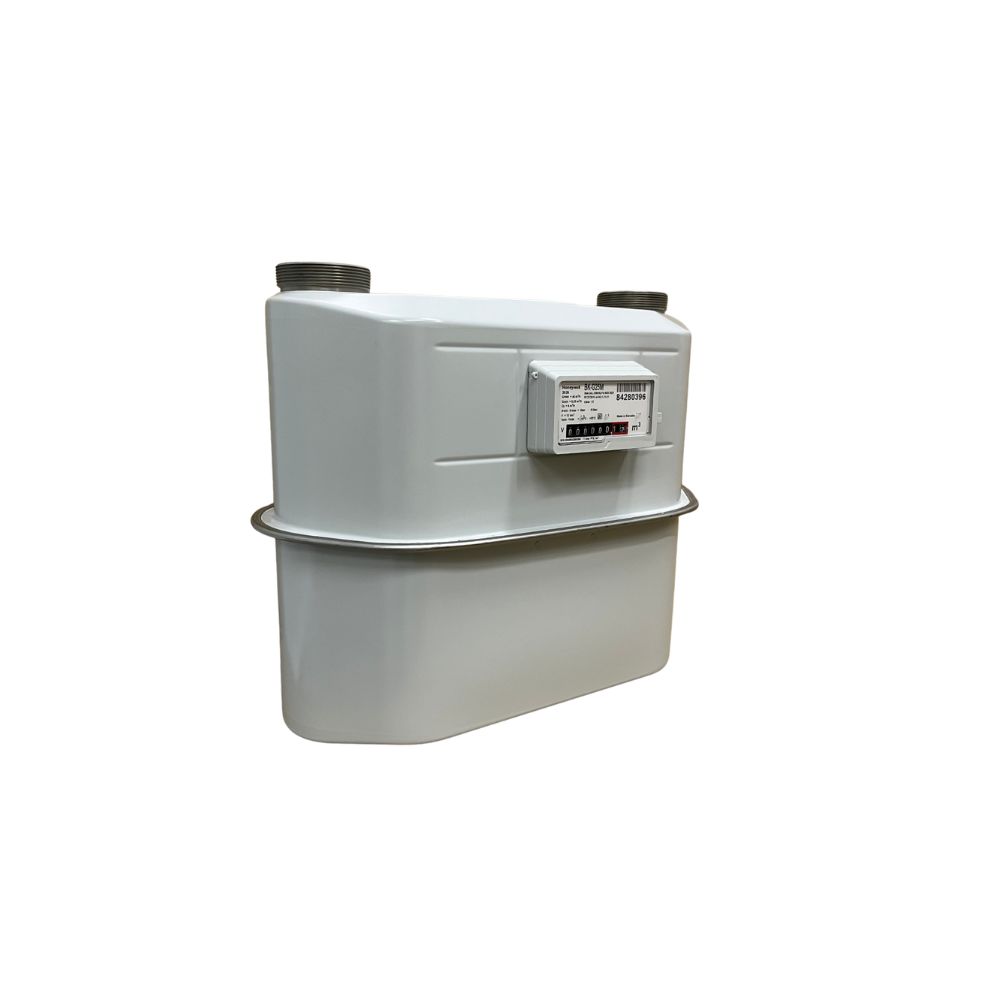

G25 · BK-G25M
G25Mayor capacidad de medición.
Caudal nominal: 25 m³/h.
Caudal máximo: 40 m³/h.
Cuerpo: Chapa de acero.
Presión máxima de trabajo: 0,5 bar.
Temperatura: −10 °C a +55 °C.
Conexiones: 2″ y 2 1/2″, según variante.
Apto para emisor de pulsos y disponible con o sin toma de presión, según variante.
04
Comparativa técnica de caudales y presión
El caudal nominal y el caudal máximo son valores diferentes. Esta comparativa permite identificar la capacidad de cada clase y su presión máxima de trabajo.
Las conexiones, distancias entre bocas, dimensiones y pesos dependen de la variante. Consultar el catálogo completo para definir la configuración.
Descargar ficha técnica completa (PDF)
| Modelo | Clase | Q mín. | Q nom. | Q máx. | P máx. |
|---|---|---|---|---|---|
| QK3000 | G1.6 | 0,016 | 1,6 | 2,5 | 0,5 |
| QK3000 | G2.5 | 0,025 | 2,5 | 4 | 0,5 |
| QK3000 | G4 | 0,040 | 4 | 6 | 0,5 |
| QK4000 | G1.6 | 0,016 | 1,6 | 2,5 | 1 |
| QK4000 | G2.5 | 0,025 | 2,5 | 4 | 1 |
| QK4000 | G4 | 0,040 | 4 | 6 | 1 |
| BK-G25M | G25 | 0,25 | 25 | 40 | 0,5 |
Definamos el medidor adecuado para la instalación
Informar tipo de gas, caudales mínimo y máximo, presión de trabajo y conexiones requeridas permite avanzar en la selección.
